Gegevensblad

ISO 6432-cilinder, dubbelwerkend, zuiger 16, hub 50 mm
Artikelnummer:
ZDPM 16/50

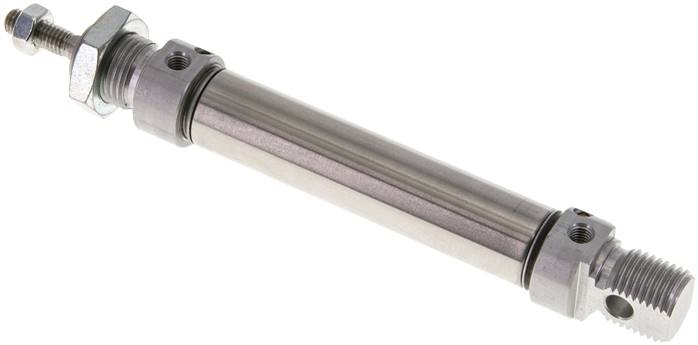

Voorbeeldige weergave
Artikelbeschrijving
Materialen
Kop en voet: Geanodiseerd aluminium, cilinderbuis: 1.4301, zuigerstang: 1.4305, afdichting: NBR / PUR
Temperatuurbereik:
-20°C tot +80°C
Bedrijfsdruk:
max. 10 bar
Uitvoering:
met magneetzuiger
Cilinderschakelaartype:
D in combinatie met bevestiging D1, C in combinatie met bevestiging C1
Optioneel:
FKM-pakkingen (temperatuurbereik: -20°C tot max. +150°C, zonder magneetzuiger) -V, ATEX-toelating Ex II 2GD c T5 T100° -20°C <=Ta<= 80°C -X
Eigenschappen
Zui­ger­di­a­me­ter [mm] 16
Slag [mm] 50
Uit­voe­ring in­stel­ba­re eind­po­si­tie­dem­ping
A (Zui­ger­stang schroef­draad) M 6
B (Be­ves­ti­gings­schroef­draad) M 16x1,5
R (pers­lucht­aan­slui­ting) M 5
A1 [mm] 6
C [mm] 19
D [mm] 12
E [mm] 6
F [mm] 16
G [mm] 82
K [mm] 22
L [mm] 18
M [mm] 109
N [mm] 9
P [mm] 53
CH [mm] 5
Meer informatie:
Gewicht 115 g / Stk
GTIN 4050571813888
Nummer douanegoederen 84123100
Conform RoHS Ja
Fabrikant Airtec (WEEE DE94696834 )
Tekening:
Tekening: Ronde cilinder ISO 6432
