Datenblatt

ISO 6432-Zylinder, einfachwirkend, Kolben 20mm, Hub 50mm
Artikelnummer:
ZEM 20/50

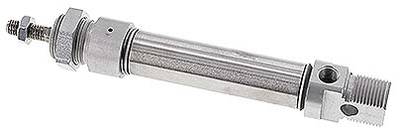

Exemplarische Darstellung
Artikelbeschreibung
Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1
Eigenschaften
Kol­ben­durch­mes­ser [mm] 20
Hub [mm] 50
A (Kol­ben­stan­gen­ge­win­de) M 8
B (Be­fes­ti­gungs­ge­win­de) M 22x1,5
R (Druck­luft­an­schluss) G 1/8"
A1 [mm] 8
C [mm] 27
D [mm] 16
E [mm] 8
F [mm] 20
G [mm] 95
K [mm] 24
L [mm] 20
M [mm] 131
N [mm] 12
P [mm] 67
CH [mm] 7
Weitere Informationen:
Gewicht 210 g / Stk.
GTIN 4050571815776
Zollwarennummer 84123100
RoHS konform Ja
Hersteller Airtec (WEEE DE94696834 )
Zeichnung:
Zeichnung: Rundzylinder ISO 6432
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer ZEM 20/50 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Stand: 26.03.2025
