Gegevensblad
ISO 6432-cilinder, enkelvoudig werkend, zuiger 25mm, hub 25 mm
Artikelnummer:
ZEM 25/25

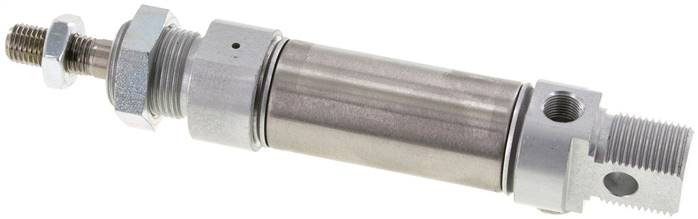

Voorbeeldige weergave
Artikelbeschrijving
Materialen
Kop en voet: Geanodiseerd aluminium, cilinderbuis: 1.4301, zuigerstang: 1.4305, afdichting: NBR / PUR
Temperatuurbereik:
-20 tot +80 °C
Bedrijfsdruk:
max. 10 bar
Uitvoering:
met magneetzuiger
Cilinderschakelaartype:
D in combinatie met bevestiging D1, C in combinatie met bevestiging C1
Eigenschappen
| Zuigerdiameter [mm] | 25 |
| Slag [mm] | 25 |
| A (Zuigerstang schroefdraad) | M 10x1,25 |
| B (Bevestigingsschroefdraad) | M 22x1,5 |
| R (persluchtaansluiting) | G 1/8" |
| A1 [mm] | 10 |
| C [mm] | 30 |
| D [mm] | 16 |
| E [mm] | 8 |
| F [mm] | 22 |
| G [mm] | 104 |
| K [mm] | 28 |
| L [mm] | 22 |
| M [mm] | 140 |
| N [mm] | 12 |
| P [mm] | 68 |
| CH [mm] | 9 |
Meer informatie:
| Gewicht | 270 g / Stk |
| GTIN | 4050571815790 |
| Nummer douanegoederen | 84123100 |
| Conform RoHS | Ja |
| Fabrikant | Airtec (WEEE DE94696834 ) |
Tekening:
Tekening: Ronde cilinder ISO 6432
Meer informatie over dit artikel en de mogelijkheid om het te bestellen, vindt u in onze online shop <# = BASE_URL #> onder het artikelnummer <# = Artikel_Artikelnummer #> .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle opgaven zijn bedoeld als niet-bindende richtwaarden! Voor niet schriftelijk bevestigde gegevensselectie zijn wij niet aansprakelijk. Drukgegevens hebben, voor zover niet anders vermeld, betrekking op vloeistoffen uit groep II bij +20 °C.
Stand: 28.03.2025
