Datový list
válec s kruhovým prurezem, píst 32 mm, zdvih 80 mm
Číslo výrobku:
DSWPVM 32/80

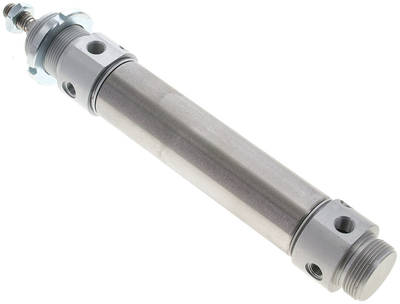

Exemplární zobrazení
Popis artiklu
Materiály:
Hlava a pata: Eloxovaný hliník, válcová trubka: 1.4301, pístnice: Tvrde pochromovaná ocel, tesnení: NBR / PUR
Teplotní rozsah:
-20 az +80 °C
Provozní tlak:
max. 10 bar
Provedení:
se magnetickým pístem
Typ spínace válce:
D ve spojení s upevnením D1 nebo C ve spojení s upevnením C1
vlastnosti
| Průměr pístu | 32 |
| zdvih | 80 |
| provedení | nastavitelné tlumení v koncové poloze |
| A (závit pístnice) | M 10 |
| B (upevňovací závit) | M 30x1,5 |
| R (přípojka pneumatického vzduchu) | G 1/8" |
| B1 | 7 |
| B2 | 35 |
| D1 | 45 |
| D2 | 12 |
| D4 | 38 |
| D5 | 30 |
| D6 | 33,6 |
| D7 | M 8x1 |
| F | 20 |
| K | 38 |
| L1 | 148 |
| L2 | 47 |
| L3 | 78 |
| L4 | 30 |
| L5 | 14 |
| CH | 10 |
Další informace:
| hmotnost | 550 g / ks |
| GTIN | 4050571276171 |
| Celní číslo zboží | 84123100 |
| Konformní s RoHS | Ano |
| výrobce | Airtec (WEEE DE94696834 ) |
Kresba:
Kresba: Kruhový válec
Další informace k tomuto produktu, k jeho objednávce, naleznete v našem online obchodě https://www.landefeld.de pod číslem produktu DSWPVM 32/80 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Německo
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
Stav: 27.03.2025
