Fiche technique

raccord pour manomètre M 16x2 (AG) - NPT 1/4", Acier galvanisé
Numéro de l'article:
ME MAAG 14 NPT

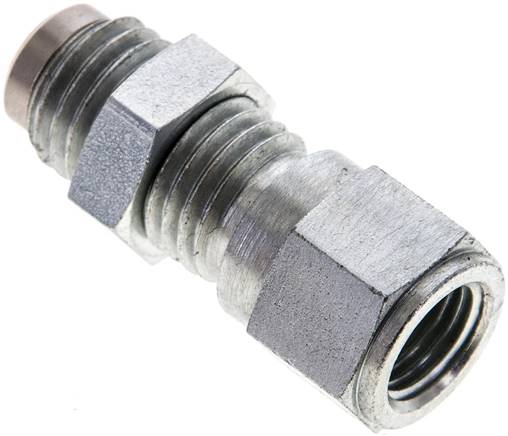

Représentation exemplaire
Description d’article
Matériaux:
Type acier galvanisé: Corps, chaîne et embout: Acier galvanisé, joints: NBR

Type 1.4571: Corps: 1.4571, chaîne et embout: V2A, joints: FKM
Plage de température:
-20°C jusqu'à max. +100°C (1.4571: -20°C jusqu'à max. +200°C)
Application :
Les raccords de mesure sont utilisés pour surveiller les pressions de service ainsi que pour l'aération de conduits difficilement placés. Le raccord à vis est fermé et ne peut que s'ouvrir mécaniquement en dévissant un tuyau de mesure. Ainsi, le raccord avec le fluide est garanti.
propriétés
Ma­té­riau Acier gal­va­ni­sé
exé­cu­tion à vis­ser dans le tuyau de me­sure
Fi­le­tage G1 (ma­no­mètre) NPT 1/4"
Fi­le­tage G2 (rac­cord de me­sure) M 16x2 (fil. mâle)
Fi­le­tage passe-​cloison M 16
Emax [mm] 12
Pres­sion de ser­vice [bar] 630
Plage de tem­pé­ra­ture [°C] -20 à +100
Informations supplémentaires:
Poids 65 g / Pièce
GTIN 4050571485955
Numéro des marchandises en douane 84812010
Conforme RoHS Oui
Dessin:
Dessin: Raccord de manomètre à visser sur le tuyau de mesure
Vous trouverez de plus amples informations sur cet article ainsi que la possibilité de le commander dans notre boutique en ligne https://www.landefeld.de sous le numéro d’article ME MAAG 14 NPT .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Allemagne
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
Mise à jour: 30.03.2025
