Datenblatt PT 54 CU – Pressfitting, T-Stück, 54mm innen, Kupfer / Kupferlegierung

Datenblatt

Pressfitting, T-Stück, 54mm innen, Kupfer / Kupferlegierung

Artikelnummer:

PT 54 CU

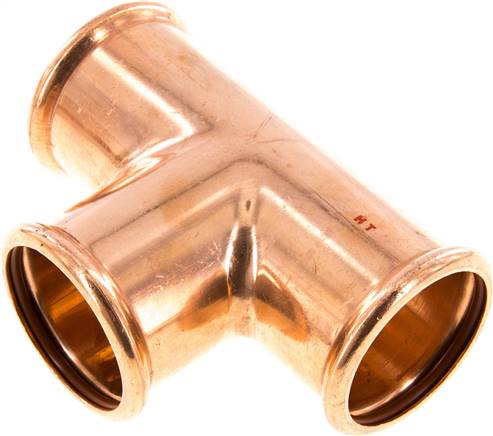

Exemplarische Darstellung

Artikelbeschreibung

Werkstoffe:

Körper: Kupfer / Kupferlegierung, Typ Edelstahl: 1.4404, Dichtungen: FKM (rot)

Temperaturbereich*:

-20 bis +200 °C (je nach Medium), kurzzeitig max. +280 °C

Betriebsdruck:

Typ Kupfer / Kupferlegierung: 16 bar, Vakuum bis -0,8 bar, Typ Edelstahl: Ø 15 - 22: 40 bar, Ø 28 - 35: 25 bar, Ø 42 - 54: 16 bar, alle Durchmesser: technische Gase (z.B. Druckluft, Argon, Stickstoff, Kohlendioxid): 16 bar, Vakuum bis -0,8 bar

Anwendungsbereiche:

Druckluft, neutrale Gase, Kühlwasser, Brauchwasser, Heizungswasser, Heizölanlagen, thermische Solaranlagen mit Glykol oder Glykol-Wassergemisch

Vorteile:

•durch FKM Dichtung auch für ölhaltige Druckluft und Wasser-Glykol-Gemische verwendbar,
•verpressbar mit allen handelsüblichen Pressbacken und -schlingen, die der original Presskontur SA, M und V entsprechen,
•Verwendung mit handelsüblichem Kupferrohr EN 1057 (Typ Kupfer / Kupferlegierung),
•Verwendung mit unserem Edelstahlsystemrohr 1.4404 gefertigt nach DIN EN 10312 (Typ Edelstahl)

Achtung:

Pressfittings aus C-Stahl sind wegen Korrosionsgefahr nicht für Druckluftleitungen geeignet. Wir bieten diese daher nicht an.

Eigenschaften

Werkstoff	Kupfer / Kupferlegierung
Rohrdurchmesser (außen) d [mm]	54
a [mm]	73
z [mm]	31
a1 [mm]	73
z1 [mm]	31

Weitere Informationen:

Gewicht	700 g / Stk.
GTIN	4050571551728
Zollwarennummer	74121000
RoHS konform	Ja

Zeichnung:

Zeichnung: T-Stück mit Innenpressende

Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland

Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.

Stand: 29.03.2025
