Datenblatt
VZWE-F-M22C-M-G1-250-H (1795190) Grundventil
{{ $t('shop.all.artikelnummer') }}:
OT-FESTO039521

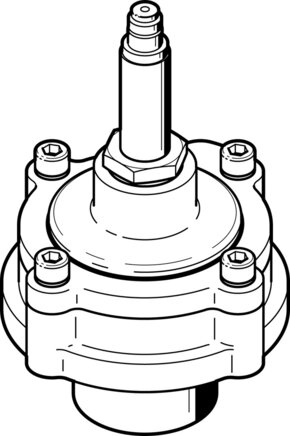

Exemplarische Darstellung
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Konstruktiver Aufbau |
Membranventil, Gerade Ausführung mit Flansch |
| Betätigungsart | elektrisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart |
festgeschraubt, mit Gewinde |
| Anschluss Armatur 1 | G1 |
| Anschluss Armatur 2 | Flanschdurchmesser 59 mm |
| Nennweite [mm] | 25 |
| Ventilfunktion | 2/2 geschlossen monostabil |
| Handhilfsbetätigung | keine |
| Strömungsrichtung | nicht reversibel |
| Medium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Druckdifferenz [bar] | 0,35 |
| Rückstellart | mechanische Feder |
| Steuerart | vorgesteuert |
| Mediumsdruck [bar] | 0,35 bis 8 |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb nicht möglich |
| Umgebungstemperatur [°C] | -20 bis 60 |
| Durchfluss Kv [m³/h] | 22 |
| Schaltzeit ein [ms] | <= 30 ms |
| Schaltzeit aus [ms] | <= 100 ms |
| Werkstoffhinweis |
LABS-haltige Stoffe enthalten, RoHS konform |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Werkstoffnummer Gehäuse | EN AC-47100D |
| Werkstoff Dichtungen | NBR |
| Werkstoff Schrauben | hochlegierter Stahl rostfrei |
| Werkstoffnummer Schraube | 1.4301 |
| Werkstoff Ankerrohr | hochlegierter Stahl |
| Werkstoff Membran | NBR-PA |
| Schutzart | IP65 |
| Korrosionsbeständigkeitsklasse KBK | 3 - starke Korrosionsbeanspruchung |
| Max. Anziehdrehmoment Anschlussgewinde [Nm] | 200 |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 700 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4052568108243 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84818087 |
| {{ $t('shop.all.hersteller') }} | Festo |
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer OT-FESTO039521 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Stand: 02.04.2025
