Datenblatt

ELGA-TB-KF-80-1000-0H (8041862) Zahnriemenachse
Artikelnummer:
OT-FESTO060629

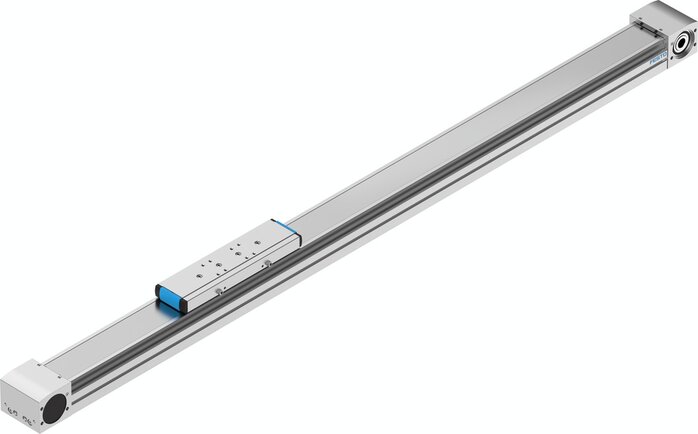

Exemplarische Darstellung
Eigenschaften
An­triebs­rit­zel Wirk­durch­mes­ser [mm] 39,79
Ar­beits­hub [mm] 1.000
Bau­grö­ße 80
Hub­re­ser­ve [mm] 0
Zahnriemen-​Dehnung [%] 0,168
Zahnriemen-​Teilung [mm] 5
Ein­bau­la­ge be­lie­big
Füh­rung Ku­gel­um­lauf­füh­rung
Kon­struk­ti­ver Auf­bau Elek­tro­me­cha­ni­sche Li­nearach­se,
mit Zahn­rie­men
Mo­tor­art Schritt­mo­tor,
Ser­vo­mo­tor
Mess­prin­zip Weg­mess­sys­tem in­kre­men­tal
Max. Be­schleu­ni­gung [m/s²] 50
Max. Ge­schwin­dig­keit [m/s] 5
Wie­der­hol­ge­nau­ig­keit ±0,08 mm
Ein­schalt­dau­er 100 %
Schutz­art IP40
Um­ge­bungs­tem­pe­ra­tur [°C] -10 bis 60
Flä­chen­mo­men­te 2. Gra­des Iy [mm4] 257180
Flä­chen­mo­men­te 2. Gra­des Iz [mm4] 913660
Max. An­triebs­mo­ment [Nm] 15,92
Max. Kraft Fy [N] 2.500
Max. Kraft Fz [N] 3.050
Max. Leerlauf-​ Ver­schie­be­wi­der­stand [N] 50,3
Max. Mo­ment Mx [Nm] 36
Max. Mo­ment My [Nm] 228
Max. Mo­ment Mz [Nm] 228
Max. Vor­schub­kraft Fx [N] 800
Leer­lauf­an­triebs­mo­ment [Nm] 1,0
Tor­si­ons­träg­heits­mo­ment It [mm4] 159.250
Mas­sen­träg­heits­mo­ment JH pro Meter Hub [kg/cm²] 0,93
Mas­sen­träg­heits­mo­ment JL pro kg Nutz­last [kg/cm²] 3,96
Mas­sen­träg­heits­mo­ment JO [kg/cm²] 9,82
Mas­sen­träg­heits­mo­ment JW für Zu­satz­schlit­ten [kg/cm²] 7,61
Vor­schub­kon­stan­te [mm/U] 125
Schmier­in­ter­vall lauf­stre­cken­ab­hän­gig [km] 1.000
Ge­wicht Schlit­ten [g] 1.900
Ge­wicht Zu­satz­schlit­ten [g] 1.530
Ge­wichts­zu­schlag pro 10 mm Hub [g] 51
Grund­ge­wicht bei 0 mm Hub [g] 4.700
Werk­stoff Pro­fil Aluminium-​Knetlegierung,
elo­xiert
Werk­stoff­hin­weis LABS-​haltige Stof­fe ent­hal­ten,
RoHS kon­form
Werk­stoff Ab­deck­band rost­frei­er Edel­band­stahl
Werk­stoff An­triebs­de­ckel Aluminium-​Knetlegierung,
elo­xiert
Werk­stoff Füh­rung Schlit­ten Edel­stahl
Werk­stoff Füh­rungs­schie­ne Edel­stahl
Werk­stoff Rie­men­schei­ben hoch­le­gier­ter Stahl rost­frei
Werk­stoff Schlit­ten Aluminium-​Knetlegierung,
elo­xiert
Werk­stoff Zahn­rie­men­klemm­kör­per Edel­stahl­guss
Werk­stoff Zahn­rie­men Po­ly­chlo­ro­pre­ne mit Glas­cord und Ny­lon­über­zug
Weitere Informationen:
Gewicht 1.900 g / Stk.
GTIN 4052568286620
Zollwarennummer 84799070
Hersteller Festo
