Varegruppe

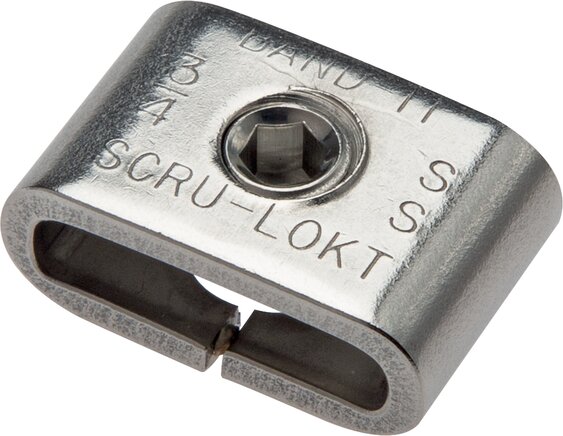

Band-It skrueløkker, 201

Principskitse: Band-It skrueløkke Anvendelseseksempel: Band-It skrueløkke

Band-It - monteringeksempel:

Trin 1:

Træk sløjfen med øjerne på båndet til dettes ende. Udform spændet og læg bånd på bånd. Træk sløjfen over begge bånd og bøj båndets ende ca. 30 mm under sløjfen. Ved høj belastning af manchetten (f.eks. ved slangefastgørelse) trækkes båndet to gange gennem sløjfen.

Trin 2:

Før båndet ind i spændværktøjet på siden, tryk på excenterarmen og tilspænd manchetten ved at dreje håndgrebet. Den maksimale spænding er nået, når båndet ikke længere trækkes under sløjfen (nemt at mærke med en finger).

Trin 3:

Efter opnåelse af den nødvendige spænding bøjes værktøjet langsomt over sløjfen. Løsn samtidig håndgrebet ca. en halv omdrejning for at forebygge spændingstab og overrivning af båndet. Båndet skæres af ved at bevæge skærestangen med et ryk.

Trin 4:

Med hammeren slås båndet på sløjfebroen, og enden af båndet sikres ved at føre begge sløjfens løkker omkring.

Anvendelse:

til fremstilling af spændebånd, der kan efterspændes, i forbindelse med Band-It bånd 201

Monteringsværktøj:

C001, C003

Montering:

Som ved Band-It bånd 201, dog bukkes båndet ikke efter spændingen, men fikseres med unbrakoskruen. For at kunne efterspænde senere hen, skal der rage ca. 100 mm tape ud efter sløjfen.

Advarsel:

Ombøj sløjfens ende for at forebygge tilskadekomst!

Materialer:

Rustfrit stål AISI 201 (1.4372)

{{ $t('shop.all.dokumente') }}:

  • Katalogside Atlas 9 (side 422) atlas9_seiten/422.pdf
