Varegruppe

Mellempladeventiler NG 6, til 40 l/min*

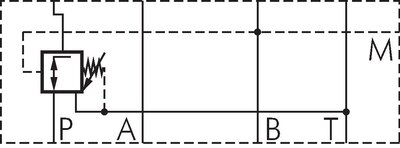

Principskitse: Overtryksventil NG 6

Brug:

NG 6 mellempladerventiler benyttes i kombination med NG 6 vejventiler. Mellempladeventilerne monteres mellem vejventilen og tilslutningpladen. Hver mellemplade har en bestemt funktion, hvorved kraft, bevægelse og hastighed i en hydraulikcylinder eller hydraulikmotor styres.

Materialer:

Hus: nodulært støbejern, indvendige dele: stål, pakninger: NBR

Medier:

Hydraulikolier på mineraloliebasis (viskositet: Bosch-Rexroth: 10 - 500 mm²/s, alternativ: 20 - 400 mm²/s)

Driftstryk:

0 - 315 bar (alternativ: 0 - 320 bar)

Nominelt flow:

til ca. 60 l/min afhængigt af ventil (rekvirér tryktabkurver efter behov) anbefales anvendelse op til ca. 40 L/min

bemærkning:

Tilslutningsmønsteret NG 6 er standardiseret i henhold til DIN 24340-A6 / ISO 4401-03 (NG 6) / CETOP R 35 H-03 og NFPA-D03. Ventilerne skal fastgøres med skruer i styrkeklasse 12.9.

Leverancens omfang:

Ventil inklusive pakninger, uden skruer.

*Anbefalet anvendelse, **drosselretningen kan ændres ved omdrejning, ***pakninger af FKM

Dokumenter:

Katalogside Atlas 9 (side 811) (PDF)

Yderligere oplysninger

Mellempladeventiler NG 6, til 40 l/min*:

20 af 44 varer

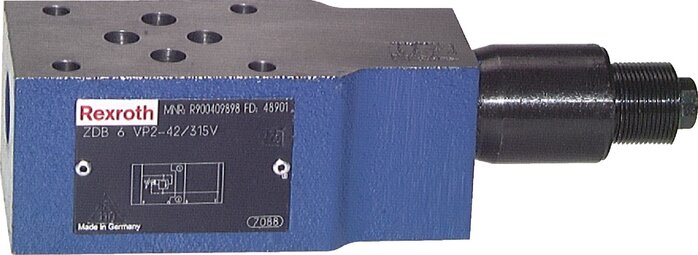

Bosch-Rexroth NG 6-Trykbegrænsningsventil(ZDB 6 VP2-4X/100V)

ZDB 6 VP2-4X/100V ***

Bosch-Rexroth NG 6-Trykbegrænsningsventil

573,85 € inkl. moms

Kvantum

styk

Kan leveres med det samme

Udførelse	Funktion	Påvirket gennemstrømning	Tryk trin [bar]
Bosch-Rexroth	Trykbegrænsningsventil	P -> T	0 - 100

Bosch-Rexroth NG 6-Trykbegrænsningsventil(ZDB 6 VP2-4X/315V)

ZDB 6 VP2-4X/315V ***

Bosch-Rexroth NG 6-Trykbegrænsningsventil

573,85 € inkl. moms

Kvantum

styk

Kan leveres med det samme

Udførelse	Funktion	Påvirket gennemstrømning	Tryk trin [bar]
Bosch-Rexroth	Trykbegrænsningsventil	P -> T	0 - 315

Bosch-Rexroth NG 6-Trykbegrænsningsventil(ZDB 6 VA2-4X/100V)

ZDB 6 VA2-4X/100V ***

Bosch-Rexroth NG 6-Trykbegrænsningsventil

573,85 € inkl. moms

Kvantum

styk

Kan leveres med det samme

Udførelse	Funktion	Påvirket gennemstrømning	Tryk trin [bar]
Bosch-Rexroth	Trykbegrænsningsventil	A -> T	0 - 100

Bosch-Rexroth NG 6-Trykbegrænsningsventil(ZDB 6 VA2-4X/315V)

ZDB 6 VA2-4X/315V ***

Bosch-Rexroth NG 6-Trykbegrænsningsventil

573,85 € inkl. moms

Kvantum

styk

Kan leveres med det samme

Udførelse	Funktion	Påvirket gennemstrømning	Tryk trin [bar]
Bosch-Rexroth	Trykbegrænsningsventil	A -> T	0 - 315

Bosch-Rexroth NG 6-Trykbegrænsningsventil(ZDB 6 VB2-4X/100V)

ZDB 6 VB2-4X/100V ***

Bosch-Rexroth NG 6-Trykbegrænsningsventil

573,85 € inkl. moms

Kvantum

styk

Ikke på lager

Udførelse	Funktion	Påvirket gennemstrømning	Tryk trin [bar]
Bosch-Rexroth	Trykbegrænsningsventil	B -> T	0 - 100

Bosch-Rexroth NG 6-Trykbegrænsningsventil(ZDB 6 VB2-4X/315V)

ZDB 6 VB2-4X/315V ***

Bosch-Rexroth NG 6-Trykbegrænsningsventil

573,85 € inkl. moms

Kvantum

styk

Kan leveres med det samme

Udførelse	Funktion	Påvirket gennemstrømning	Tryk trin [bar]
Bosch-Rexroth	Trykbegrænsningsventil	B -> T	0 - 315

Bosch-Rexroth NG 6-Trykbegrænsningsventil(ZDB 6 VC2-4X/100V)

ZDB 6 VC2-4X/100V ***

Bosch-Rexroth NG 6-Trykbegrænsningsventil

888,14 € inkl. moms

Kvantum

styk

kan leveres igen om ⌀ 7 dage

Udførelse	Funktion	Påvirket gennemstrømning	Tryk trin [bar]
Bosch-Rexroth	Trykbegrænsningsventil	A -> T & B -> T	0 - 100

Bosch-Rexroth NG 6-Trykbegrænsningsventil(ZDB 6 VC2-4X/315V)

ZDB 6 VC2-4X/315V ***

Bosch-Rexroth NG 6-Trykbegrænsningsventil

888,14 € inkl. moms

Kvantum

styk

Kan leveres med det samme

Udførelse	Funktion	Påvirket gennemstrømning	Tryk trin [bar]
Bosch-Rexroth	Trykbegrænsningsventil	A -> T & B -> T	0 - 315

Bosch-Rexroth NG 6-Trykbegrænsningsventil(ZDB 6 VD2-4X/100V)

ZDB 6 VD2-4X/100V ***

Bosch-Rexroth NG 6-Trykbegrænsningsventil

888,14 € inkl. moms

Kvantum

styk

Ikke på lager

Udførelse	Funktion	Påvirket gennemstrømning	Tryk trin [bar]
Bosch-Rexroth	Trykbegrænsningsventil	A -> B & B -> A	0 - 100

Bosch-Rexroth NG 6-Trykbegrænsningsventil(ZDB 6 VD2-4X/315V)

ZDB 6 VD2-4X/315V ***

Bosch-Rexroth NG 6-Trykbegrænsningsventil

888,14 € inkl. moms

Kvantum

styk

Kan leveres med det samme

Udførelse	Funktion	Påvirket gennemstrømning	Tryk trin [bar]
Bosch-Rexroth	Trykbegrænsningsventil	A -> B & B -> A	0 - 315

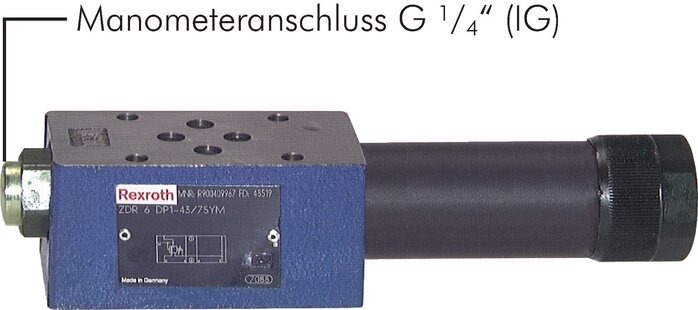

Bosch-Rexroth NG 6-Trykreguleringsventil(ZDR 6 DP1-4X/75YM)

ZDR 6 DP1-4X/75YM

Bosch-Rexroth NG 6-Trykreguleringsventil

624,65 € inkl. moms

Kvantum

styk

Kan leveres med det samme

Udførelse	Funktion	Påvirket gennemstrømning	Tryk trin [bar]
Bosch-Rexroth	Trykreguleringsventil	P	0 - 75

Bosch-Rexroth NG 6-Trykreguleringsventil(ZDR 6 DP1-4X/210YM)

ZDR 6 DP1-4X/210YM

Bosch-Rexroth NG 6-Trykreguleringsventil

624,65 € inkl. moms

Kvantum

styk

Kan leveres med det samme

Udførelse	Funktion	Påvirket gennemstrømning	Tryk trin [bar]
Bosch-Rexroth	Trykreguleringsventil	P	0 - 210

Bosch-Rexroth NG 6-Trykreguleringsventil(ZDR 6 DA1-4X/75Y)

ZDR 6 DA1-4X/75Y

Bosch-Rexroth NG 6-Trykreguleringsventil

726,11 € inkl. moms

Kvantum

styk

Kan leveres med det samme

Udførelse	Funktion	Påvirket gennemstrømning	Tryk trin [bar]
Bosch-Rexroth	Trykreguleringsventil	A	0 - 75

Bosch-Rexroth NG 6-Trykreguleringsventil(ZDR 6 DA1-4X/210Y)

ZDR 6 DA1-4X/210Y

Bosch-Rexroth NG 6-Trykreguleringsventil

726,11 € inkl. moms

Kvantum

styk

Kan leveres med det samme

Udførelse	Funktion	Påvirket gennemstrømning	Tryk trin [bar]
Bosch-Rexroth	Trykreguleringsventil	A	0 - 210

Bosch-Rexroth NG 6-Trykreguleringsventil(ZDR 6 DB1-4X/75YM)

ZDR 6 DB1-4X/75YM

Bosch-Rexroth NG 6-Trykreguleringsventil

624,64 € inkl. moms

Kvantum

styk

Kan leveres med det samme

Udførelse	Funktion	Påvirket gennemstrømning	Tryk trin [bar]
Bosch-Rexroth	Trykreguleringsventil	B	0 - 75

Bosch-Rexroth NG 6-Trykreguleringsventil(ZDR 6 DB1-4X/210YM)

ZDR 6 DB1-4X/210YM

Bosch-Rexroth NG 6-Trykreguleringsventil

624,64 € inkl. moms

Kvantum

styk

Kan leveres med det samme

Udførelse	Funktion	Påvirket gennemstrømning	Tryk trin [bar]
Bosch-Rexroth	Trykreguleringsventil	B	0 - 210

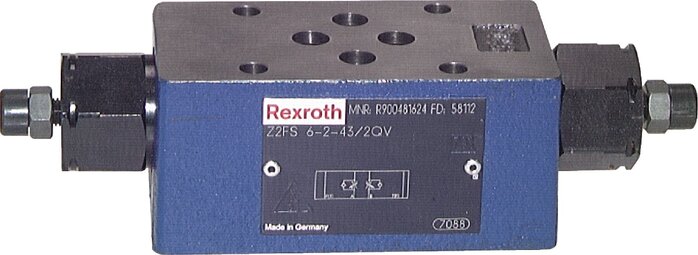

Bosch-Rexroth NG 6-Drosslkontraventil(Z2FS 6 A2-4X/2QV)

Z2FS 6 A2-4X/2QV ***

Bosch-Rexroth NG 6-Drosslkontraventil

429,40 € inkl. moms

Kvantum

styk

Kan leveres med det samme

Udførelse	Funktion	Påvirket gennemstrømning	Klemlængde [mm]
Bosch-Rexroth	Drosslkontraventil**	A	40

Bosch-Rexroth NG 6-Drosslkontraventil(Z2FS 6 B2-4X/2QV)

Z2FS 6 B2-4X/2QV ***

Bosch-Rexroth NG 6-Drosslkontraventil

429,40 € inkl. moms

Kvantum

styk

kan leveres igen om ⌀ 5 dage

Udførelse	Funktion	Påvirket gennemstrømning	Klemlængde [mm]
Bosch-Rexroth	Drosslkontraventil**	B	40

Bosch-Rexroth NG 6-Drosslkontraventil(Z2FS 6 -2-4X/2QV)

Z2FS 6 -2-4X/2QV ***

Bosch-Rexroth NG 6-Drosslkontraventil

429,40 € inkl. moms

Kvantum

styk

Kan leveres med det samme

Udførelse	Funktion	Påvirket gennemstrømning	Klemlængde [mm]
Bosch-Rexroth	Drosslkontraventil**	A & B	40

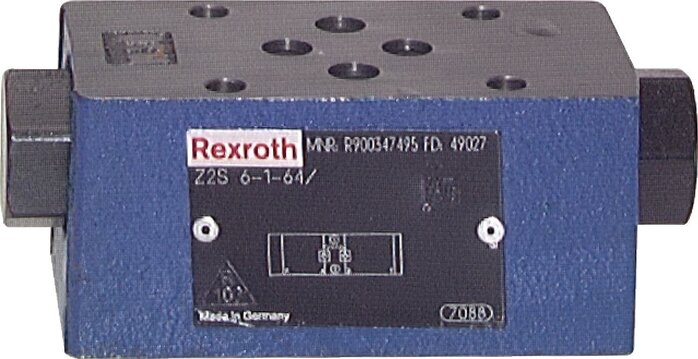

Bosch-Rexroth NG 6-Oplåselig tilbageslagsventil(Z2S 6 A1-6X/)

Z2S 6 A1-6X/

Bosch-Rexroth NG 6-Oplåselig tilbageslagsventil

491,76 € inkl. moms

Kvantum

styk

Kan leveres med det samme

Udførelse	Funktion	Påvirket gennemstrømning	Klemlængde [mm]
Bosch-Rexroth	Oplåselig tilbageslagsventil	A	40

Samtlige oplysninger er vejledende! Vi påtager os intet ansvar for oplysninger, der ikke er skriftligt bekræftede. Medmindre andet fremgår, er trykoplysninger for væsker gruppe II gældende ved +20 °C.
