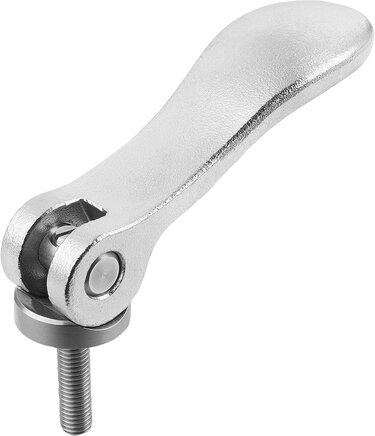

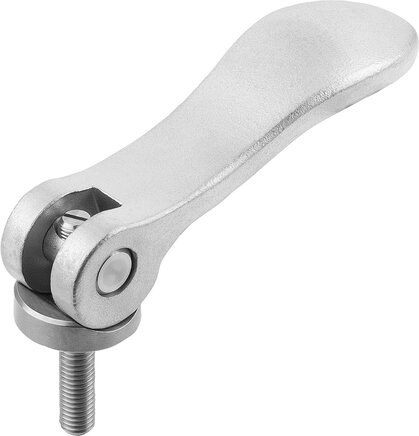

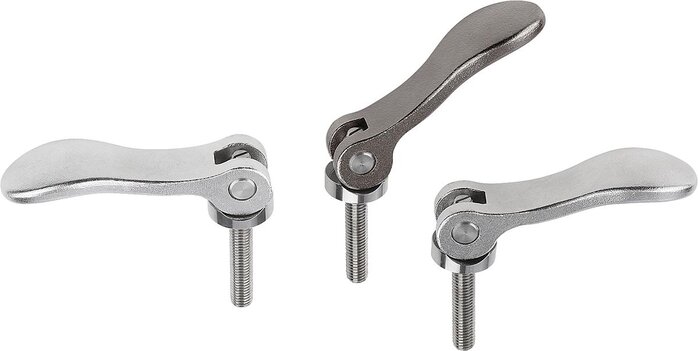

Exzenterhebel einstellbar Edelstahl mit Außengewinde, Druckscheibe Edelstahl, inch

· Exzenterhebel dienen dem schnellen und drehmomentfreien Spannen von Werkstücken

· Vorteil: Werkstück muss nicht zusätzlich gesichert werden

· Genaue Spanneinstellung lässt sich über ein Feingewinde einstellen

· Anwendungsgebiete: Maschinen- und Montagebau, Reha- und Medizintechnik

· Ausführungen: elektrolytisch poliert oder gestrahlt

Griffhebel Edelstahl 1.4308.

Druckscheibe Edelstahl 1.4034 gehärtet.

Achsbolzen, Stiftschraube Edelstahl 1.4305.

Griffhebel elektrolytisch poliert oder gestrahlt.

Druckscheibe, Achsbolzen und Stiftschraube blank.

Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spanhebels mit Hilfe eines Schraubendrehers eingestellt.

Die Spannfläche der Druckscheibe ist bei Auslieferung leicht gefettet.

Schmierfett ist FDA konform und somit geeignet für die Lebensmittel- und Pharmaindustrie.

1) Stift zur Feinjustage des Spannhebels
