Vorteile:
•2 zusätzliche Endschalter,
•Drehmomentabschaltung,
•variable Spannung (Gleich- oder Wechselspannung),
•Handnotbetätigung,
•im Antriebsgehäuse integrierte Heizung,
•Baulänge nach DIN 3202-F4 (DIN EN 558-1, Reihe 14),
•Kugelhahn DVGW zertifiziert für Gas (G 260, MOP 25/40, EN 14141)

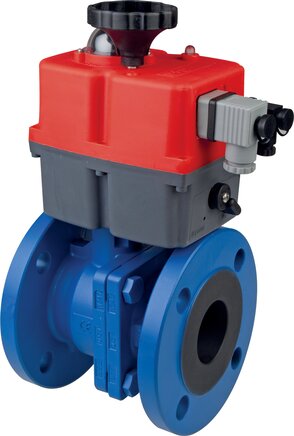

Kugelhahn:
Werkstoffe:
Körper: Stahlguss, Kugel: 1.4408, Dichtungen: PTFE / FKM
Temperaturbereich:
-20 bis +180 °C (Brenngase nach G 260: bis max. +60°C)
Betriebsdruck:
-0,9 bis 40 bar
Medien:
Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Brenngase nach G 260 bis 40 bar
Schwenkantrieb:
Beschreibung:
Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!
Werkstoffe:
Körper: PA 6
Temperaturbereich:
-20 bis +70 °C
Spannung:
24 - 240 V AC/DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden)
Schutzart:
IP 67
Einschaltdauer:
75%
Optional:
Stellzeit 140 sek. (nur für Antriebsgröße 2 & 3) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPS
Achtung:
Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!
