Artikelgruppe

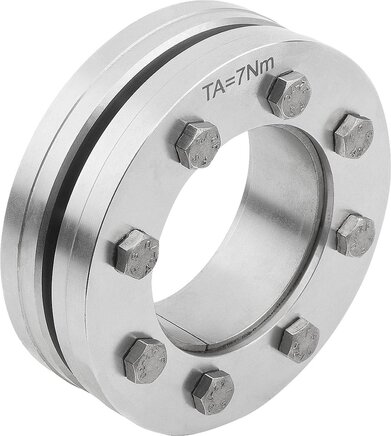

Schrumpfscheiben Edelstahl Form A

· Zur Verbindung einer Hohlwelle auf einer Welle

· Geeignet für statische, dynamische und stoßartige Belastungen

· Für sehr hohe Drehmomente

· Keine axiale Welle/Nabe-Verschiebung bei der Montage

· Selbstzentrierend

Werkstoff:

Edelstahl 1.4057.

Ausführung:

blank.

Hinweis:

Schrumpfscheibe zur Verbindung einer Hohlwelle auf einer Welle. Sie werden von außen auf die Nabe aufgebracht und erzeugen durch die Verringerung ihres Innendurchmessers, über keilförmige Flächen, eine Spannung auf die Nabe. Dadurch entsteht eine Presspassung zwischen Nabe und Welle. Sie sind geeignet für statische, dynamische und stoßartige Belastungen.


- für sehr hohe Drehmomente

- keine axiale Welle/Nabe Verschiebung bei der Montage

- selbstzentrierend


23380-01-4072 Ausführung mit hochfesten Schrauben (ISO 4762).

Montage:

Vorhandene Transportsicherungen entfernen. Welle, Nabeninnen- und Nabenaußendurchmesser reinigen und leicht ölen. Kein MoS2 oder Fett verwenden. Schrumpfscheibe auf die Nabe schieben. Anschließend die Einheit (Schrumpfscheibe/Nabe) auf die Welle schieben und in Position bringen. Spannschrauben der Reihe nach von Hand leicht anziehen. Dann die Spannschrauben mit einem Drehmomentschlüssel der Reihe nach in mehreren Durchgängen auf das angegebene Anziehdrehmoment MS anziehen.

1. Durchgang ca. 33% MS

2. Durchgang ca. 66% MS

3. Durchgang 100% MS


Demontage: Alle Schrauben der Reihe nach stufenweise lösen, aber nicht vollständig aus dem Gewinde herausdrehen. Die Schrumpfscheibe löst sich in der Regel von selbst.
Mehr Informationen Weniger Informationen

Artikel filtern

Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm
Bitte auswählen
Flächenpressung an Nabe P N/mm²
Bitte auswählen
Spannschrauben Anzahl
Bitte auswählen
Spannschrauben Anziehdrehmoment MS Nm
Bitte auswählen
Mehr Filter
Schrumpfscheiben Edelstahl Form A:
13 von 13 Artikeln
85,91 € inkl. MwSt.
Sofort lieferbar
90,90 € inkl. MwSt.
Sofort lieferbar
104,74 € inkl. MwSt.
Sofort lieferbar
123,56 € inkl. MwSt.
Nicht auf Lager
130,23 € inkl. MwSt.
Sofort lieferbar
130,23 € inkl. MwSt.
Sofort lieferbar
132,30 € inkl. MwSt.
Sofort lieferbar
133,70 € inkl. MwSt.
wieder lieferbar in ⌀ 2 Tagen
145,28 € inkl. MwSt.
Nicht auf Lager
176,20 € inkl. MwSt.
Nicht auf Lager
178,15 € inkl. MwSt.
Sofort lieferbar
183,38 € inkl. MwSt.
Sofort lieferbar
190,45 € inkl. MwSt.
Sofort lieferbar
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
