Artikelgruppe

Winkel-Kupplungsstecker mit Schlauchtülle, Baureihe LC (Auslaufartikel)

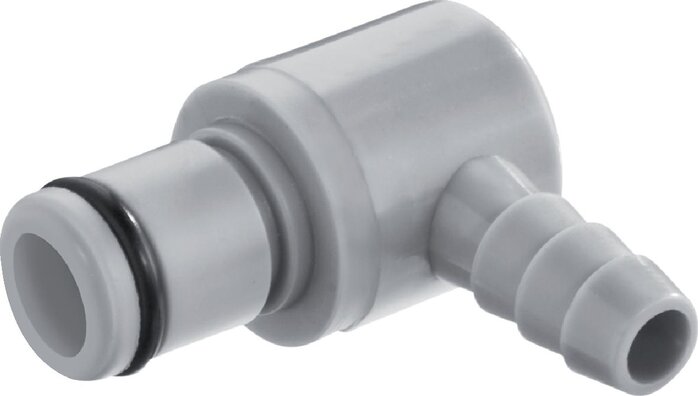

Exemplarische Darstellung: Winkel-Kupplungsstecker mit Schlauchtülle, Polypropylen, grau Exemplarische Darstellung: Winkel-Kupplungsstecker mit Schlauchtülle, Messing verchromt Exemplarische Darstellung: Stecker ohne Ventil Exemplarische Darstellung: Stecker mit Ventil Detailansicht: Steckerabmessungen

Steckerdurchmesser:

11 mm (Haltenutbreite ca. 1,3 mm)

Durchfluss Luft (Wasser)*:

560 - 2100 l/min (6 - 18 l/min)

Funktion:

Wird durch Einstecken des Steckers in die Muffe bis zum hörbaren "Klick" gekuppelt. Ein Druck auf den Entriegelungsknopf (bei Kunststoffkupplungen mit Schlauchanschluss gegen versehentliches Entriegeln geschützt) gibt den Stecker wieder frei. Es können Kupplungsstecker und Kupplungsdosen mit und ohne Absperrventil, sowie verschiedene Werkstoffe beliebig kombiniert werden. Das Absperrventil verhindert ein Austreten des Mediums im ungekuppelten Zustand.

Typ POM:

Werkstoffe:

Körper und Ventile: POM (Rohstoff entsprechend FDA), Ventilfedern: Edelstahl AISI 316, Dichtungen: NBR, Entriegelungstaste: AISI 301, Schottmutter: Messing vernickelt

Temperaturbereich:

-40°C bis max. +80°C

Betriebsdruck:

-0,8 bis 8,3 bar

Medien:

Druckluft, Wasser, Alkohole, Glykol, Mineralöle, Benzin, Sauerstoff**, Kohlendioxid, milde Chemikalien

Sterilisierbar durch:

Formalin, Isopropylalkohol, Ethylalkohol

Einsatzbereich:

Für allgemeine Anwendungen. Gute Beständigkeit gegenüber Mineralölen.

Typ Polypropylen (Bitte Farbe angeben: beige = PPC oder grau = PPL):

Werkstoffe:

Körper und Ventile: Polypropylen (Rohstoff entsprechend FDA), Ventilfedern: Edelstahl AISI 316, Dichtungen: EPDM, Entriegelungstaste: AISI 301, Schottmutter: Messing vernickelt

Temperaturbereich:

0°C bis max. +70°C

Betriebsdruck:

-0,8 bis 8,3 bar (>+27°C Druckabschläge beachten: +40°C: max. 7 bar, +50°C: max. 6,5 bar, +60°C: max. 5,9 bar, +70°C: max. 5,2 bar)

Medien:

Druckluft, Wasser, viele Säuren und Laugen, Alkohole, Glykol, MEK, Sauerstoff**, Ozon, Kohlendioxid, viele Chemikalien

Sterilisierbar durch:

Formalin, Isopropylalkohol, Ethylalkohol, Ethylenoxid, Gammastrahlung

Einsatzbereich:

Für viele Chemikalien geeignet. Keine Beständigkeit gegenüber Mineralölen.

Typ Messing verchromt:

Werkstoffe:

Körper: Messing verchromt (lebensmittelgeeignet), Ventile: POM (Rohstoff entsprechend FDA), Ventilfedern: Edelstahl AISI 316, Dichtungen: NBR, Entriegelungstaste: AISI 301, Schottmutter: Messing vernickelt

Temperaturbereich:

-40°C bis max. +80°C

Betriebsdruck:

-0,8 bis 17,3 bar

Medien:

Druckluft, Alkohole, Glykol, Mineralöle, Benzin, Sauerstoff**, Kohlendioxid

Sterilisierbar durch:

Formalin, Isopropylalkohol, Ethylalkohol, Gammastrahlung, Erwärmung auf max. +121°C (ungekuppelt)

Einsatzbereich:

Für Anwendungen mit erhöhten Drücken oder mechanischen Belastungen (z.B. durch häufiges Kuppeln). Gute Beständigkeit gegenüber Mineralölen.

Kompatibel zu****:

CPC-Colder PLC, CPC-Colder PLC12, CPC-Colder LC, LinkTech Serie 40AC, LinkTech Serie 40PP, LinkTech Serie 40CB
*bei 1 bar Druckabfall (je nach Konfiguration der Kupplungskombination: mit / ohne Ventil, Anschlussdimension, ... liegt der Durchfluss innerhalb des angegebenen Bereichs), **vor Verwendung mit Sauerstoff unbedingt reinigen, ****Namen und Bezeichnungen sind z. T. eingetragene Warenzeichen der jeweligen Hersteller

{{ $t('shop.all.dokumente') }}:

  • Katalogseite Atlas 9 (Seite 315) atlas9_seiten/315.pdf
