Item group
Federnde Seitendruckstücke mit Kunststofffeder, Druckbolzen aus Stahl
· Schmutzresistent
· Einpressbar
· Verschiedene Federkräfte
Werkstoff:
Hülse und Feder Kunststoff.
Druckbolzen Stahl.
Ausführung:
Druckbolzen einsatzgehärtet und brüniert.
Hinweis:
Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken in Anwendungen bei denen vermehrt Schmutz entstehen kann.
Zum Beispiel: Lackieren und Sandstrahlen.
Berechnung Maß X:
Y > = L1-D1/2, dann ist X=D1/2-S
Y < L1-D1/2, dann ist X =D1/2-S-((L1-D1/2-Y)*0,123)

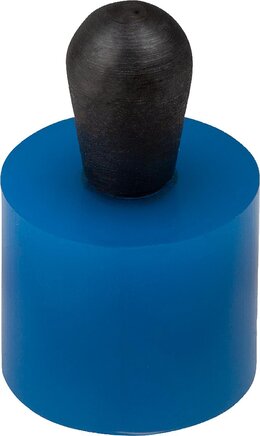

Leichte Federkraft = blaue Feder

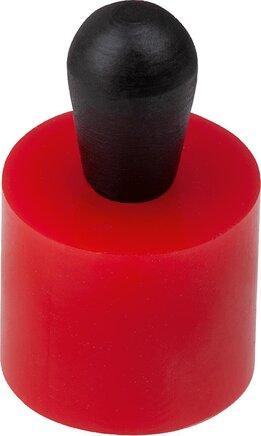

Standard Federkraft = rote Feder

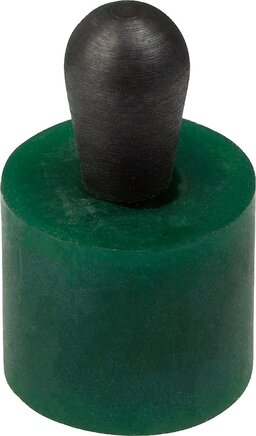

Verstärkte Federkraft = grüne Feder
Montage:
Die Hülse wird in die Bohrung eingepresst.
Es wird empfohlen die Hülse vor der Montage anzufeuchten.
Zeichnungshinweis:
1) Montagewerkzeug
2) Einige Größen haben eine abweichende Stiftform
Y = Werkstückhöhe
W = Werkstücklänge
X = Koordinatenmaß
Z = Anschlagdurchmesser
