Popis artiklu
Materiály:
Teleso: Eloxovaný hliník / pozinkovaná ocel / nerezová ocel, píst: Hliník, upevnení kleštiny: nerezová ocel, tesnení: NBR / PUR
Teplotní rozsah:
-10 az +60 °C
Provozní tlak:
max. 7 bar
Maximální pracovní frekvence:
60 cyklu / minutu
Opakovaná presnost:
± 0,2 mm
Provedení:
se magnetickým pístem
Typ spínace válce:
D
Výhody:
•ideální pro aplikace pick and place,
•180° otevrení chapadla zjednodušuje mnoho aplikací,
•velmi presná zpetná instalace díky prednímu stredícímu otvoru a montážnímu otvoru,
•možnost mnoha variant upevnení,
•hlavní instalacní rozmery shodné se sérií SMC MHY2
Teleso: Eloxovaný hliník / pozinkovaná ocel / nerezová ocel, píst: Hliník, upevnení kleštiny: nerezová ocel, tesnení: NBR / PUR
Teplotní rozsah:
-10 az +60 °C
Provozní tlak:
max. 7 bar
Maximální pracovní frekvence:
60 cyklu / minutu
Opakovaná presnost:
± 0,2 mm
Provedení:
se magnetickým pístem
Typ spínace válce:
D
Výhody:
•ideální pro aplikace pick and place,
•180° otevrení chapadla zjednodušuje mnoho aplikací,
•velmi presná zpetná instalace díky prednímu stredícímu otvoru a montážnímu otvoru,
•možnost mnoha variant upevnení,
•hlavní instalacní rozmery shodné se sérií SMC MHY2
vlastnosti
| provedení | dvojcinný |
| Průměr pístu | 10 |
| eff. Pridržovací síla* vridržuje vne | 0,16 |
| P (přípojka pneumatického vzduchu) | M 5 |
| Opravářské sady | SHR 10 REP |
| A | 71 |
| AB | 58 |
| AC | 47,5 |
| B | 15 |
| C | 30 |
| CA | 22 |
| CB | 23,5 |
| D (+0 / -0,02) | 6 |
| DA | 4 |
| E | M 3 |
| EA | 3 |
| EB | 6 |
| J | 3,4 |
| JA | 18 |
| JB | 24 |
| K | M 3 |
| KA | 6 |
| KB | 35 |
| L | M 3 |
| LA | 6 |
| LB | 24 |
| LC | 9 |
| M | M 3 |
| MA | 4 |
| MB | 9 |
| MC | 30 |
| N (+0,05 / +0) | 11 (1,7 hluboký) |
| PA | 7 |
| PB | 23 |
| PC | 3 |
| Y (+0,03 / +0) | 3 (3 hluboký) |
| YB | 4 |
| YC | 9 |

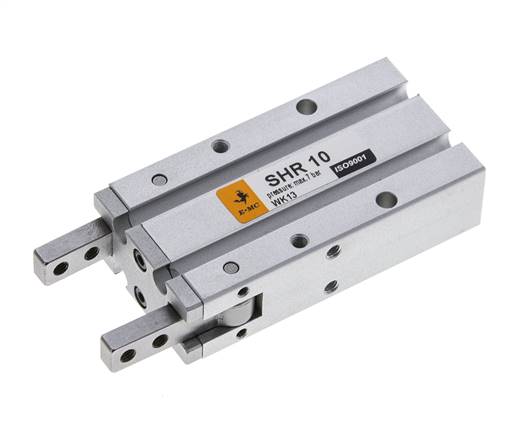

Další informace k SHR10
| hmotnost | 75 g / ks |
| GTIN | 4050571940492 |
| Celní číslo zboží | 84123100 |
| Konformní s RoHS | Ano |
| výrobce | EMC |
videa YouTube:
Dokumenty
- Strana katalogu Atlas 9 (strana 877a) (PDF)
- Soubor 3D-CAD (objemový model) (Pouze pro přihlášené zákazníky) (STP)
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
*pri 5 bar
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
