Popis artiklu
Materiály:
Teleso: Eloxovaný hliník / pozinkovaná ocel / nerezová ocel, píst: Hliník, upevnení kleštiny: nerezová ocel, tesnení: NBR / PUR

Teplotní rozsah:
-10 az +60 °C

Provozní tlak:
max. 7 bar

Maximální pracovní frekvence:
60 cyklu / minutu

Opakovaná presnost:
± 0,2 mm

Provedení:
se magnetickým pístem

Typ spínace válce:
D

Výhody:
•ideální pro aplikace pick and place,
•180° otevrení chapadla zjednodušuje mnoho aplikací,
•velmi presná zpetná instalace díky prednímu stredícímu otvoru a montážnímu otvoru,
•možnost mnoha variant upevnení,
•hlavní instalacní rozmery shodné se sérií SMC MHY2
vlastnosti
pro­ve­dení dvoj­cinný
Prů­měr pístu 16
eff. Pridr­žo­vací síla* vridr­žuje vne 0,55
P (pří­pojka pne­u­ma­tic­kého vzdu­chu) M 5
Opra­vář­ské sady SHR 16 REP

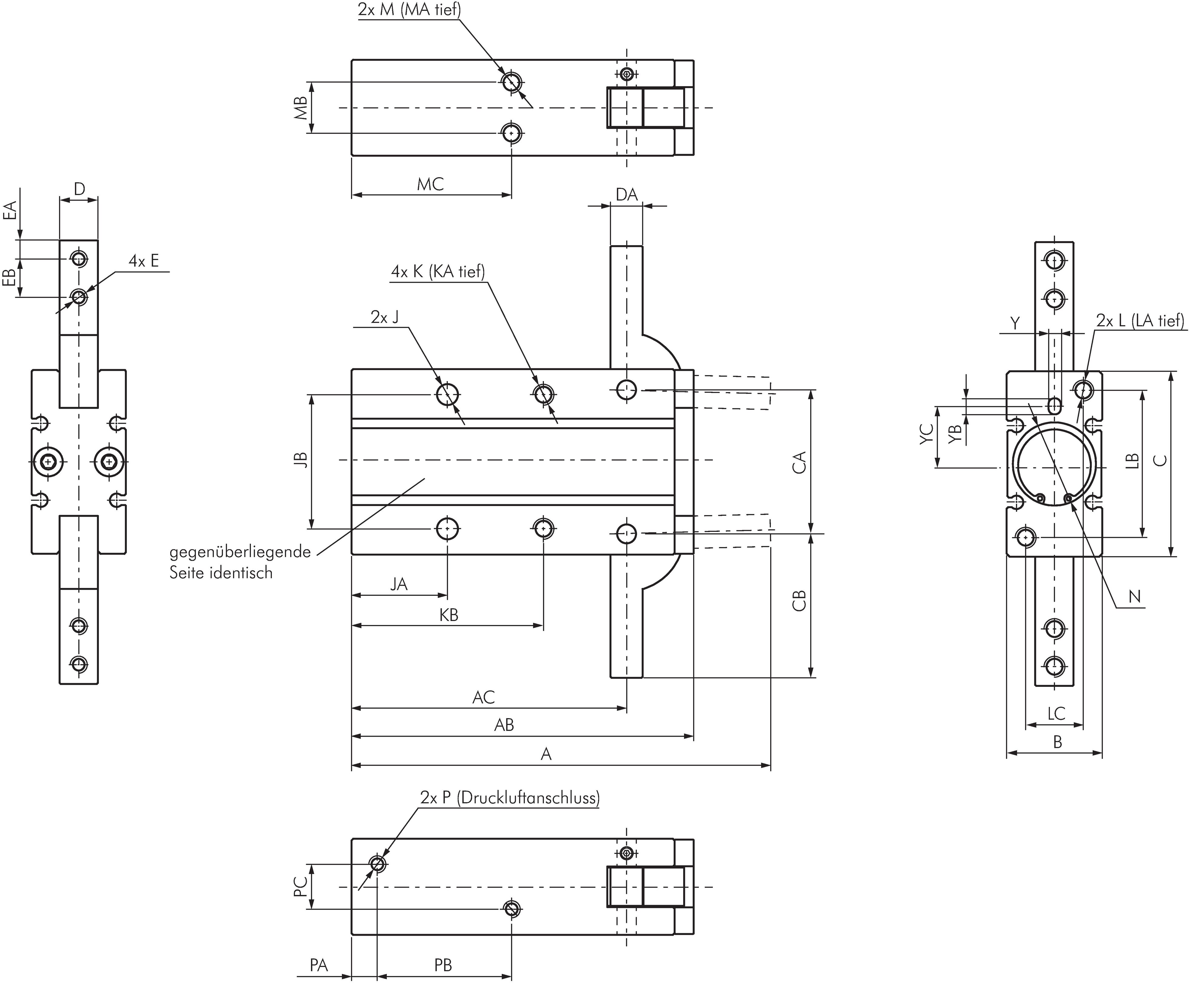

A 84
AB 69
AC 55,5
B 20
C 38
CA 28
CB 28,5
D (+0 / -0,02) 8
DA 5
E M 3
EA 4
EB 7
J 4,5
JA 20
JB 30
K M 4
KA 8
KB 41
L M 4
LA 8
LB 30
LC 12
M M 4
MA 5
MB 12
MC 33
N (+0,05 / +0) 17 (2,0 hlu­boký)
PA 7
PB 25
PC 8
Y (+0,03 / +0) 3 (3 hlu­boký)
YB 4
YC 12
Další informace k SHR16
hmotnost 150 g / ks
GTIN 4050571940515
Celní číslo zboží 84123100
Konformní s RoHS Ano
výrobce EMC
Dokumenty
*pri 5 bar


Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
