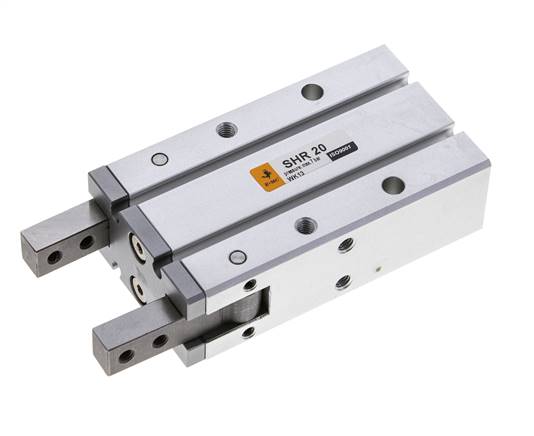

Popis artiklu
Materiály:
Teleso: Eloxovaný hliník / pozinkovaná ocel / nerezová ocel, píst: Hliník, upevnení kleštiny: nerezová ocel, tesnení: NBR / PUR
Teplotní rozsah:
-10 az +60 °C
Provozní tlak:
max. 7 bar
Maximální pracovní frekvence:
60 cyklu / minutu
Opakovaná presnost:
± 0,2 mm
Provedení:
se magnetickým pístem
Typ spínace válce:
D
Výhody:
•ideální pro aplikace pick and place,
•180° otevrení chapadla zjednodušuje mnoho aplikací,
•velmi presná zpetná instalace díky prednímu stredícímu otvoru a montážnímu otvoru,
•možnost mnoha variant upevnení,
•hlavní instalacní rozmery shodné se sérií SMC MHY2
Teleso: Eloxovaný hliník / pozinkovaná ocel / nerezová ocel, píst: Hliník, upevnení kleštiny: nerezová ocel, tesnení: NBR / PUR
Teplotní rozsah:
-10 az +60 °C
Provozní tlak:
max. 7 bar
Maximální pracovní frekvence:
60 cyklu / minutu
Opakovaná presnost:
± 0,2 mm
Provedení:
se magnetickým pístem
Typ spínace válce:
D
Výhody:
•ideální pro aplikace pick and place,
•180° otevrení chapadla zjednodušuje mnoho aplikací,
•velmi presná zpetná instalace díky prednímu stredícímu otvoru a montážnímu otvoru,
•možnost mnoha variant upevnení,
•hlavní instalacní rozmery shodné se sérií SMC MHY2
vlastnosti
| provedení | dvojcinný |
| Průměr pístu | 20 |
| eff. Pridržovací síla* vridržuje vne | 1,10 |
| P (přípojka pneumatického vzduchu) | M 5 |
| Opravářské sady | SHR 20 REP |
| A | 106 |
| AB | 86 |
| AC | 69,0 |
| B | 26 |
| C | 48 |
| CA | 36 |
| CB | 37,0 |
| D (+0 / -0,02) | 10 |
| DA | 8 |
| E | M 4 |
| EA | 5 |
| EB | 9 |
| J | 5,5 |
| JA | 25 |
| JB | 36 |
| K | M 5 |
| KA | 10 |
| KB | 50 |
| L | M 5 |
| LA | 10 |
| LB | 38 |
| LC | 16 |
| M | M 5 |
| MA | 8 |
| MB | 14 |
| MC | 42 |
| N (+0,05 / +0) | 21 (2,0 hluboký) |
| PA | 8 |
| PB | 32 |
| PC | 12 |
| Y (+0,03 / +0) | 4 (4 hluboký) |
| YB | 5 |
| YC | 19 |
Další informace k SHR20
| hmotnost | 320 g / ks |
| GTIN | 4050571940539 |
| Celní číslo zboží | 84123100 |
| Konformní s RoHS | Ano |
| výrobce | EMC |
videa YouTube:
Dokumenty
- Strana katalogu Atlas 9 (strana 877a) (PDF)
- Soubor 3D-CAD (objemový model) (Pouze pro přihlášené zákazníky) (STP)
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
*pri 5 bar
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
