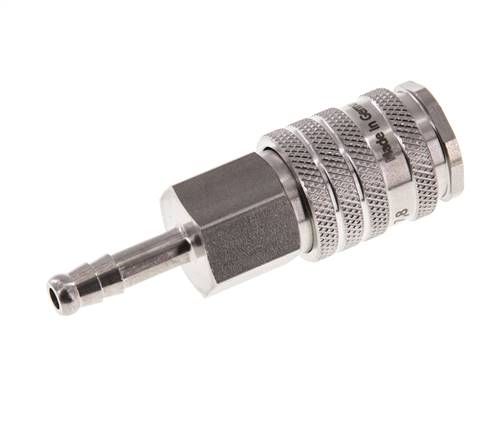

Koblingsdåse (NW7,2) 6 (1/4")mm slange, Rustfrit stål
Varenummer:
KDS 6 NW7 ES KV *
Varebeskrivelse
Materialer:
Legeme: Messing, messing forniklet, stål hærdet eller rustfrit stål 1.4305, pakning: NBR (rustfrit stål: FKM)
Temperaturinterval:
-20°C til maks. +100°C (rustfrit stål: -15°C til maks. +200°C, plastbøsning maks. +80°C)
Driftstryk:
-0,95 til 35 bar
Flow***:
Standard: 1100 l/min, kuglelås: 1850 l/min, kuglelås og plastbøsning: 2100 l/min (hver kobling i forbindelse med spærrende koblingsstik -BA: 800 l/min)
bemærkning:
Koblingsstik med ventil til afspærring på begge sider (–BA) kan kun benyttes med de tilhørende specialkoblingsdåser (–BA).
Kompatibel med**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD/KS4/NPHS), IMI-Norgren (238), Aventics (CP1-NW 7/7,8) og mange andre tyske fabrikater
Fordele:
•Nem frakobling under tryk,
•Robust forbindelse mellem stik og stikdåse
Alternativ:
Legeme af 1.4404 -ES4AKV, benyttes til stik tosidigt spærrende -BA
Legeme: Messing, messing forniklet, stål hærdet eller rustfrit stål 1.4305, pakning: NBR (rustfrit stål: FKM)
Temperaturinterval:
-20°C til maks. +100°C (rustfrit stål: -15°C til maks. +200°C, plastbøsning maks. +80°C)
Driftstryk:
-0,95 til 35 bar
Flow***:
Standard: 1100 l/min, kuglelås: 1850 l/min, kuglelås og plastbøsning: 2100 l/min (hver kobling i forbindelse med spærrende koblingsstik -BA: 800 l/min)
bemærkning:
Koblingsstik med ventil til afspærring på begge sider (–BA) kan kun benyttes med de tilhørende specialkoblingsdåser (–BA).
Kompatibel med**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD/KS4/NPHS), IMI-Norgren (238), Aventics (CP1-NW 7/7,8) og mange andre tyske fabrikater
Fordele:
•Nem frakobling under tryk,
•Robust forbindelse mellem stik og stikdåse
Alternativ:
Legeme af 1.4404 -ES4AKV, benyttes til stik tosidigt spærrende -BA
Egenskaber
| Materiale | Rustfrit stål |
| Slangediameter (indvendig) [mm] | 6 (1/4") |
| Benyttes til stik tosidigt spærrende | ja |
| faktisk nominel bredde [mm] | 7,8 |
| Temperaturområde [°C] | -15 til +200 |
Yderligere oplysninger om KDS6NW7ESKV
| Vægt | 100 g / styk |
| GTIN | 4050571153137 |
| Tariff No. | 84812090 |
| RoHS-konform | Ja |
YouTube-videoer:
Dokumenter
- 3D-CAD-File (volumenmodel) (Kun for indloggede kunder) (STP)
- Datablad (Udskriftsvisning)
- Datablad (engelsk) (Udskriftsvisning)
***6 bar indgangstryk, 0,5 bar trykdifferens
**Navne og betegnelser er i nogle tilfælde registrerede varemærker tilhørende pågældende producent.
*Kobling kan anvendes med stik uden afspærring og med afspærring -BA. For øgede gennemstrømningsværdier i forbindelse med ikke spærrende koblingsstik kan betjeningsstiften i koblingsdåsen afmonteres.
Samtlige oplysninger er vejledende! Vi påtager os intet ansvar for oplysninger, der ikke er skriftligt bekræftede. Medmindre andet fremgår, er trykoplysninger for væsker gruppe II gældende ved +20 °C.
