Varegruppe

Koblingsdåser med slangenippel, kuglelås, NW 7,2

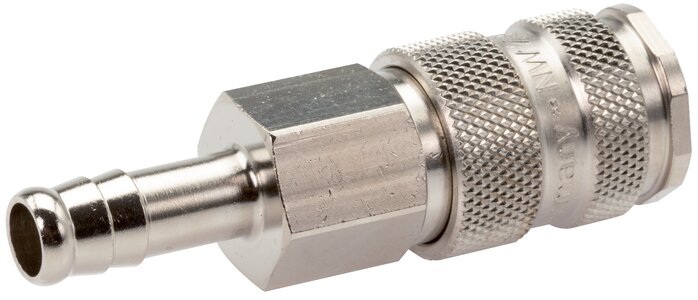

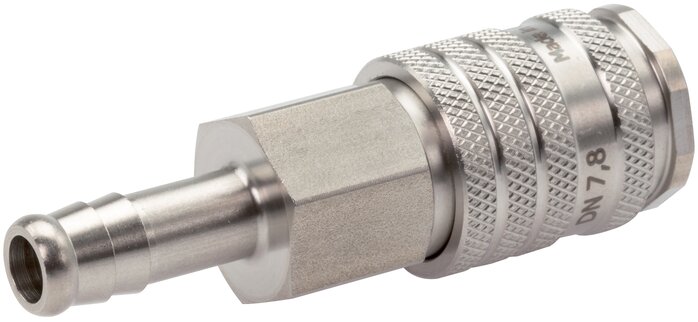

Principskitse: Koblingsmuffe med slangestuds, kuglelås, hærdet forniklet stål Principskitse: Koblingsmuffe med slangestuds, kuglelås, 1.4305 Detaljevisning: Stikdimensioner

Materialer:

Legeme: Messing, messing forniklet, stål hærdet eller rustfrit stål 1.4305, pakning: NBR (rustfrit stål: FKM)

Temperaturinterval:

-20°C til maks. +100°C (rustfrit stål: -15°C til maks. +200°C, plastbøsning maks. +80°C)

Driftstryk:

-0,95 til 35 bar

Flow***:

Standard: 1100 l/min, kuglelås: 1850 l/min, kuglelås og plastbøsning: 2100 l/min (hver kobling i forbindelse med spærrende koblingsstik -BA: 800 l/min)

bemærkning:

Koblingsstik med ventil til afspærring på begge sider (–BA) kan kun benyttes med de tilhørende specialkoblingsdåser (–BA).

Kompatibel med**:

Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD/KS4/NPHS), IMI-Norgren (238), Aventics (CP1-NW 7/7,8) og mange andre tyske fabrikater

Fordele:

•Nem frakobling under tryk,
•Robust forbindelse mellem stik og stikdåse

Alternativ:

Legeme af 1.4404 -ES4AKV, benyttes til stik tosidigt spærrende -BA
***6 bar indgangstryk, 0,5 bar trykdifferens
**Navne og betegnelser er i nogle tilfælde registrerede varemærker tilhørende pågældende producent.
*Kobling kan anvendes med stik uden afspærring og med afspærring <b>-BA</b>. For øgede gennemstrømningsværdier i forbindelse med ikke spærrende koblingsstik kan betjeningsstiften i koblingsdåsen afmonteres.

{{ $t('shop.all.dokumente') }}:

  • Katalogside Atlas 9 (side 286) atlas9_seiten/286.pdf

{{ $t('shop.display.artikelgruppe.mehr_informationen') }} {{ $t('shop.display.artikelgruppe.weniger_informationen') }}

{{ $t('shop.display.artikelgruppe.filtern') }}

{{ $t('shop.display.artikelgruppe.kein_eintrag') }}
Koblingsdåser med slangenippel, kuglelås, NW 7,2:
{{ $t('shop.all.artikelgruppe_n_von_m_artikeln', { anzahlArtikelAngezeigt: anzahlArtikelAngezeigt, anzahlArtikelGesamt: anzahlArtikelGesamt} ) }}
225,27€ inkl. moms
236,36€ inkl. moms
215,41€ inkl. moms
236,37€ inkl. moms
246,07€ inkl. moms
327,40€ inkl. moms
