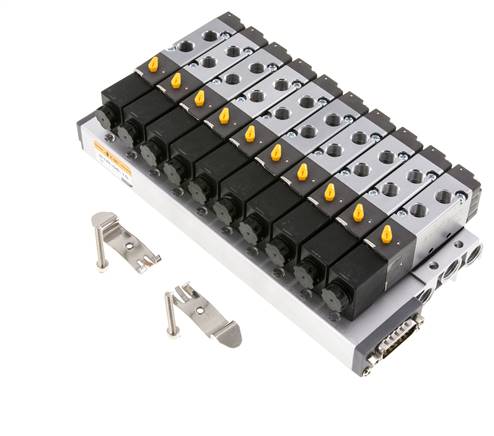

Multipol-Ventilterminal, G1/8", 10 Stationen, 24V DC

Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid

Temperaturbereich:
-5 bis +60 °C

Betriebsdruck:
1,5 - 8 bar

Medien:
geölte und ungeölte, gefilterte Druckluft

Schaltzeit (bei 5 bar):
<50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)

Steuerspannungen:
24 V DC

Spannungstoleranz:
± 10 %

Schutzart:
IP 40

Lebensdauer:
min. 40 Mio. Schaltspiele

Ausführung:
mit LED und Schutzbeschaltung

Hinweis:
Die Ventilplätze werden von dem Multipolanschluss her aufsteigend gezählt. Der Pin zur Ansteuerung eines Ventilplatzes entspricht der Nummer des Ventilplatzes.

Vorteile:
•besonders preiswert,
•kompakte Bauform,
•DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei,
•LED-Schaltzustandsanzeige und Schutzbeschaltung,
•Ventile können einfach durch andere Ventile im Zubehör getauscht werden

Durchfluss je Ventilstation:
500 l/min (5/3-Wege: 450 l/min)

Leistungsaufnahme:
2,8 W / Station

Anzahl Stationen [Stk]	10
aufgebaute Ventile	5/2-Wege Ventile mit Federrückstellung
Ersatzventil - 5/2-Wege mit Federrückstellung (benötigt eine Ventilstation)	RV 5211-06-24V=
Ersatzventil - 5/2-Wege Impulsventil (benötigt zwei Ventilstationen)	SR 5212-06-24V=
Ersatzventil - 5/3-Wege Mittelstellung geschlossen (benötigt zwei Ventilstationen)	SR 5312-06C-24V=
Ersatzventil - 5/3-Wege Mittelstellung entlüftet (benötigt zwei Ventilstationen)	SR 5312-06E-24V=
Ersatzventil - 5/3-Wege Mittelstellung belüftet (benötigt zwei Ventilstationen)	SR 5312-06P-24V=
Drucktrennung für Unterschiedliche Eingangsdrücke	S1R-DT
A [mm]	49
B [mm]	29
C [mm]	54,7
D [mm]	106
E [mm]	19
F [mm]	20
K [mm]	209
L [mm]	199
N	4

{{ $t('shop.all.gewicht') }}	1,7 kg / Stk.
{{ $t('shop.all.gtin') }}	4050571895372
{{ $t('shop.display.artikel.zollwarennummer') }}	84812090
{{ $t('shop.display.artikel.rohskonform') }}	{{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }}	EMC
