Artikelgruppe

Ventilterminals G 1/8" (inkl. Ventile), Baureihe S1R

Name: Multipol-Ventilterminal, G1/8", 4 Stationen, 24V DC von EMC
Brand: EMC
SKU: S1R-06-4
Price: 238.62 EUR
Availability: InStock

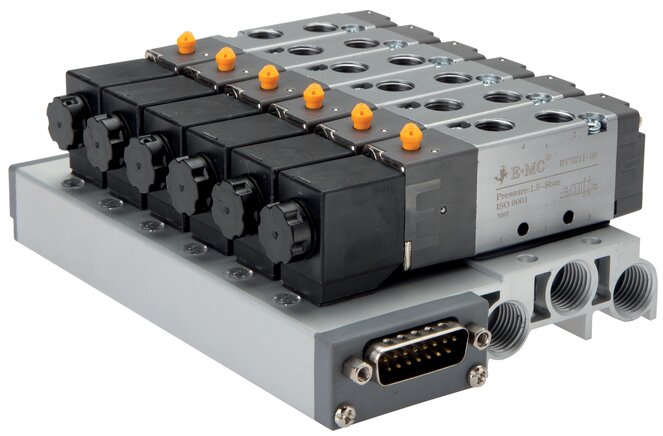

Exemplarische Darstellung: Ventilterminal S1R

Werkstoffe:

Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid

Temperaturbereich:

-5 bis +60 °C

Betriebsdruck:

1,5 - 8 bar

Medien:

geölte und ungeölte, gefilterte Druckluft

Schaltzeit (bei 5 bar):

<50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)

Steuerspannungen:

24 V DC

Spannungstoleranz:

± 10 %

Schutzart:

IP 40

Lebensdauer:

min. 40 Mio. Schaltspiele

Ausführung:

mit LED und Schutzbeschaltung

Hinweis:

Die Ventilplätze werden von dem Multipolanschluss her aufsteigend gezählt. Der Pin zur Ansteuerung eines Ventilplatzes entspricht der Nummer des Ventilplatzes.

Vorteile:

•besonders preiswert,
•kompakte Bauform,
•DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei,
•LED-Schaltzustandsanzeige und Schutzbeschaltung,
•Ventile können einfach durch andere Ventile im Zubehör getauscht werden

Durchfluss je Ventilstation:

500 l/min (5/3-Wege: 450 l/min)

Leistungsaufnahme:

2,8 W / Station

Dokumente:

Katalogseite Atlas 9 (Seite 772_772a) (PDF)

Mehr Informationen

Ventilterminals G 1/8" (inkl. Ventile), Baureihe S1R:

6 von 6 Artikeln

S1R-06-4

Multipol-Ventilterminal, G1/8", 4 Stationen, 24V DC

238,62 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Anzahl Stationen [Stk]	aufgebaute Ventile	Ersatzventil - 5/2-Wege mit Federrückstellung (benötigt eine Ventilstation)	Ersatzventil - 5/2-Wege Impulsventil (benötigt zwei Ventilstationen)
4	5/2-Wege Ventile mit Federrückstellung	RV 5211-06-24V=	SR 5212-06-24V=

S1R-06-6

Multipol-Ventilterminal, G1/8", 6 Stationen, 24V DC

343,05 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Anzahl Stationen [Stk]	aufgebaute Ventile	Ersatzventil - 5/2-Wege mit Federrückstellung (benötigt eine Ventilstation)	Ersatzventil - 5/2-Wege Impulsventil (benötigt zwei Ventilstationen)
6	5/2-Wege Ventile mit Federrückstellung	RV 5211-06-24V=	SR 5212-06-24V=

S1R-06-8

Multipol-Ventilterminal, G1/8", 8 Stationen, 24V DC

447,50 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Anzahl Stationen [Stk]	aufgebaute Ventile	Ersatzventil - 5/2-Wege mit Federrückstellung (benötigt eine Ventilstation)	Ersatzventil - 5/2-Wege Impulsventil (benötigt zwei Ventilstationen)
8	5/2-Wege Ventile mit Federrückstellung	RV 5211-06-24V=	SR 5212-06-24V=

S1R-06-10

Multipol-Ventilterminal, G1/8", 10 Stationen, 24V DC

551,87 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Anzahl Stationen [Stk]	aufgebaute Ventile	Ersatzventil - 5/2-Wege mit Federrückstellung (benötigt eine Ventilstation)	Ersatzventil - 5/2-Wege Impulsventil (benötigt zwei Ventilstationen)
10	5/2-Wege Ventile mit Federrückstellung	RV 5211-06-24V=	SR 5212-06-24V=

S1R-06-12

Multipol-Ventilterminal, G1/8", 12 Stationen, 24V DC

656,30 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Anzahl Stationen [Stk]	aufgebaute Ventile	Ersatzventil - 5/2-Wege mit Federrückstellung (benötigt eine Ventilstation)	Ersatzventil - 5/2-Wege Impulsventil (benötigt zwei Ventilstationen)
12	5/2-Wege Ventile mit Federrückstellung	RV 5211-06-24V=	SR 5212-06-24V=

S1R-06-14

Multipol-Ventilterminal, G1/8", 14 Stationen, 24V DC

760,74 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Anzahl Stationen [Stk]	aufgebaute Ventile	Ersatzventil - 5/2-Wege mit Federrückstellung (benötigt eine Ventilstation)	Ersatzventil - 5/2-Wege Impulsventil (benötigt zwei Ventilstationen)
14	5/2-Wege Ventile mit Federrückstellung	RV 5211-06-24V=	SR 5212-06-24V=

Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
