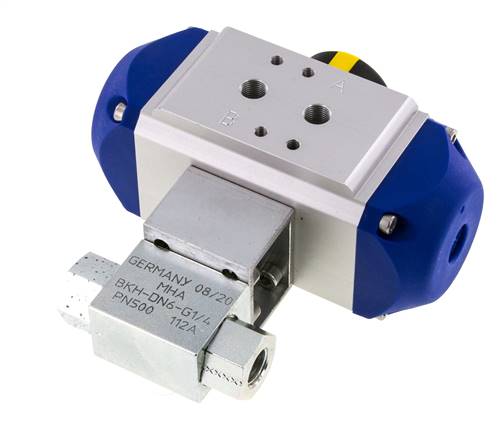

Pneumat. Hochdruck-Kugelhahn, Feder-schließend, G 1/4", Stahl verzinkt
Artikelnummer:
KH 14 HD P FS
Artikelbeschreibung
Kugelhahn
Werkstoffe Stahl verzinkt:
Körper: Stahl verzinkt, Kugel: Stahl hartverchromt, Kugeldichtung: POM, Schaltwellendichtung: NBR
Werkstoffe Edelstahl:
Körper: Edelstahl 1.4571, Kugel: Edelstahl 1.4571, Kugeldichtung: POM, Schaltwellendichtung: NBR
Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -30°C bis max. +100°C)
Medien:
Hydrauliköl, Heizöl, Vakuum (max. -0,3 bar), (Wasser nur nach Freigabe durch uns)
Schwenkantrieb
Bauweise:
ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)
Werkstoffe:
Körper: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBR
Temperaturbereich:
-20 bis +80 °C
Steuerdruck:
6 - 10 bar (geringere Drücke auf Anfrage)
Achtung:
Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!
Werkstoffe Stahl verzinkt:
Körper: Stahl verzinkt, Kugel: Stahl hartverchromt, Kugeldichtung: POM, Schaltwellendichtung: NBR
Werkstoffe Edelstahl:
Körper: Edelstahl 1.4571, Kugel: Edelstahl 1.4571, Kugeldichtung: POM, Schaltwellendichtung: NBR
Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -30°C bis max. +100°C)
Medien:
Hydrauliköl, Heizöl, Vakuum (max. -0,3 bar), (Wasser nur nach Freigabe durch uns)
Schwenkantrieb
Bauweise:
ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)
Werkstoffe:
Körper: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBR
Temperaturbereich:
-20 bis +80 °C
Steuerdruck:
6 - 10 bar (geringere Drücke auf Anfrage)
Achtung:
Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!
Eigenschaften
| Werkstoff | Stahl verzinkt |
| Ausführung | Feder-schließend |
| Gewinde Kugelhahn | G 1/4" |
| DN [mm] | 6 |
| Einbaulänge Kugelhahn [mm] | 69 |
| PN [bar] | -0,3 bis 500 |
| Ersatzantriebe | PDE 002-F03 |
| Medientemperatur [°C] | -20 bis +100 |
| Reparatursatz für Kugelhahn (NBR) | KH 14 HD F REP |
| Reparatursatz für Kugelhahn (FKM) | KH 14 HD F REP-V |
Weitere Informationen zu KH14HDPFS
| Gewicht | 1,2 kg / Stk. |
| GTIN | 4050571410216 |
| Tariff No. | 84818081 |
| RoHS konform | Ja |
| Hersteller | Köly Deutschland |
YouTube Videos:
Dokumente
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
