Skupina položek

Signální šroubové spoje, Standardní

Materiály:

Teleso: Mosaz poniklovaná, PA 66, tesnení: NBR, Pridržovací kroužek: nerezová ocel, náplne: Pozinkováno ZnDC (pri montáži se používají výhradne tesnení a maziva bez obsahu silikonu!)

Teplotní rozsah:

-20 az +80 °C

Provozní tlak:

3 az 8 bar

Reakcní tlak:

0,8 - 1,0 bar

Spínací doba:

3 ms

Funkce:

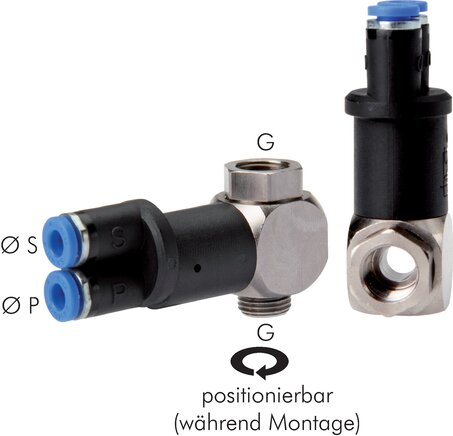

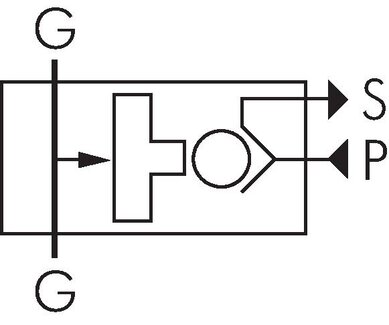

Šroubení s pneumatickým senzorem spínají pneumatický signál od signálového napájení P (nástrcná spojka) k signálovému výstupu S (nástrcná spojka), jakmile tlak na závitu klesne pod reakcní tlak. K takovému poklesu tlaku dochází napríklad na odvzdušnovací strane pneumatického válce, pokud píst dosáhne své koncové polohy. Díky tomu jsou tyto šroubované spoje vhodné k ciste pneumatickému snímání koncových poloh pneumatických válcu. Aby nedocházelo k chybnému spuštení, doporucujeme pri snímání válcu prívodní tlak signálového napájení P odebírat z prívodního vedení válce.

Pozor:

Šroubení s pneumatickým senzorem rozpoznají dosažení koncové polohy jen v dusledku poklesu tlaku. Tento pokles tlaku muže ale vzniknout také v prípade, že bude zablokován válec ve své dráze pohybu. Pokud existuje riziko takového zablokování, doporucujeme použít pneumatické spínace válcu, které reagují prímo na magnetické pole magnetického pístu.

Výhody:

•ciste pneumatické rízení, není treba žádná elektrická energie,
•jednoduchá instalace,
•kompaktní konstrukce

Dokumenty:

Více informací Méně informací

Filtrovat artikl

G (Außengewinde)
Vyberte
G (Innengewinde)
Vyberte
Signální šroubové spoje, Standardní:
5 z 5 druhů zboží
Šroubení s pneumatickým senzorem M 5-4mm, Standard(IQSPPL M54)
IQSPPL M54
Šroubení s pneumatickým senzorem M 5-4mm, Standard
23,60 € vč. DPH
Ihned k dodání
Šroubení s pneumatickým senzorem G 1/8"-4mm, Standard(IQSPPL 184 G)
IQSPPL 184 G
Šroubení s pneumatickým senzorem G 1/8"-4mm, Standard
27,39 € vč. DPH
Ihned k dodání
Šroubení s pneumatickým senzorem G 1/4"-4mm, Standard(IQSPPL 144 G)
IQSPPL 144 G
Šroubení s pneumatickým senzorem G 1/4"-4mm, Standard
31,15 € vč. DPH
Ihned k dodání
Šroubení s pneumatickým senzorem G 3/8"-4mm, Standard(IQSPPL 384 G)
IQSPPL 384 G
Šroubení s pneumatickým senzorem G 3/8"-4mm, Standard
36,40 € vč. DPH
Ihned k dodání
Šroubení s pneumatickým senzorem G 1/2"-4mm, Standard(IQSPPL 124 G)
IQSPPL 124 G
Šroubení s pneumatickým senzorem G 1/2"-4mm, Standard
49,83 € vč. DPH
Ihned k dodání
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
